三面図

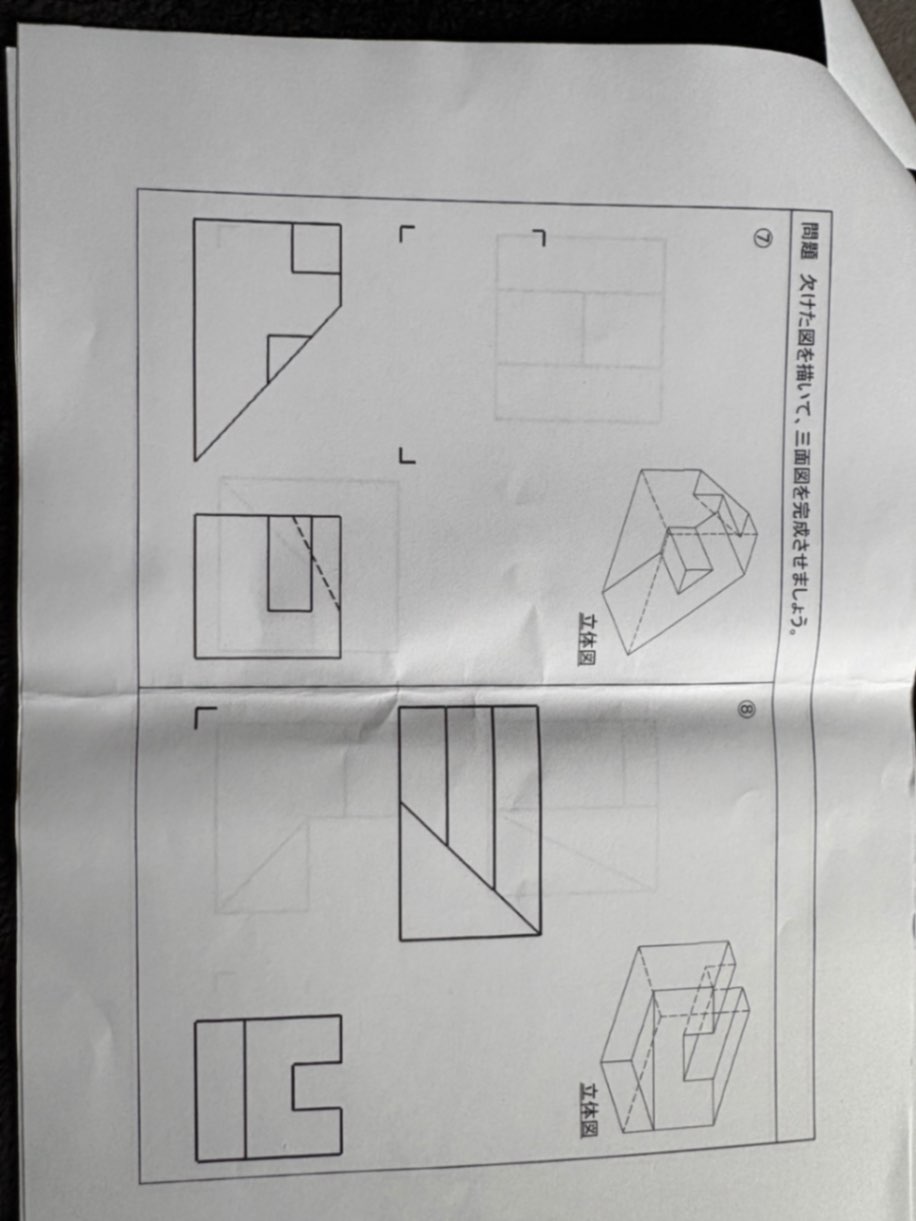

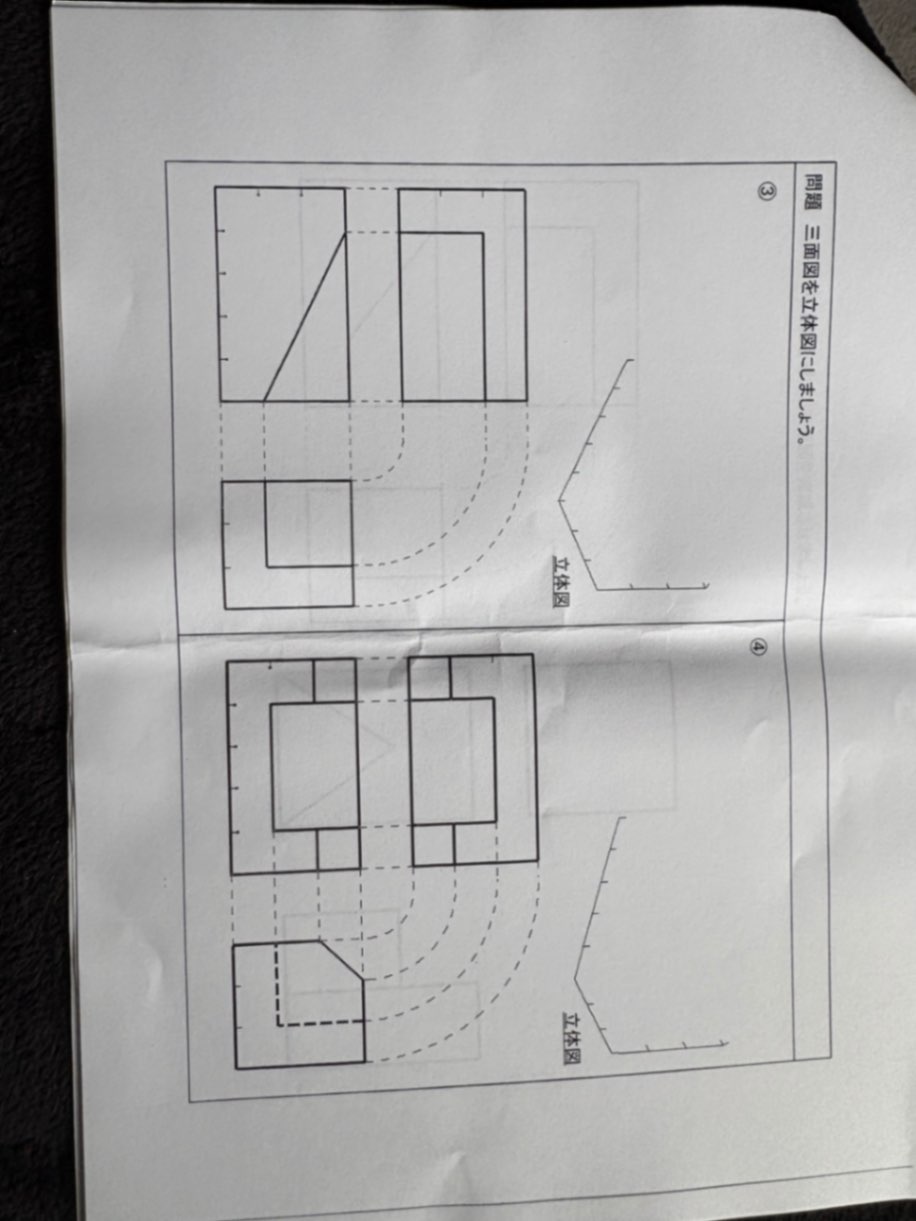

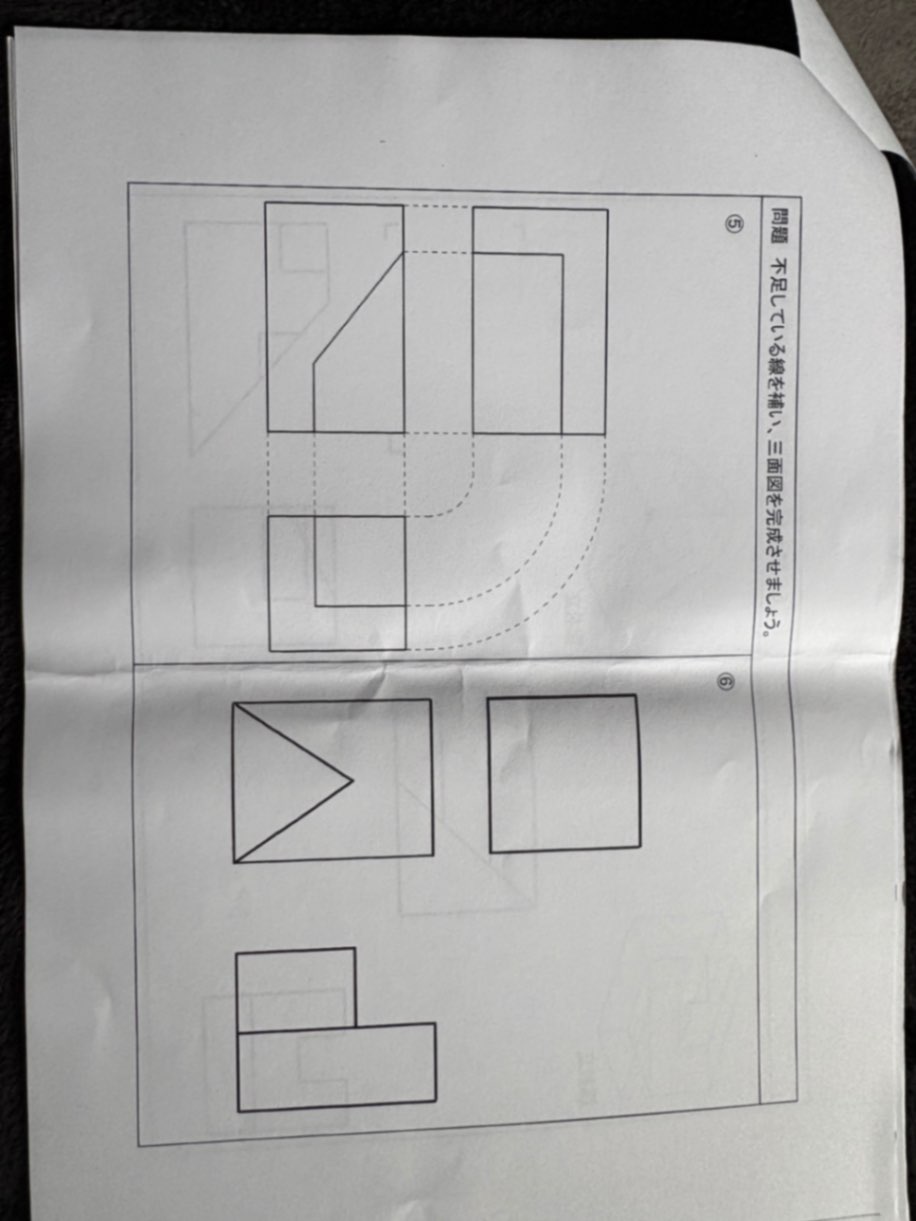

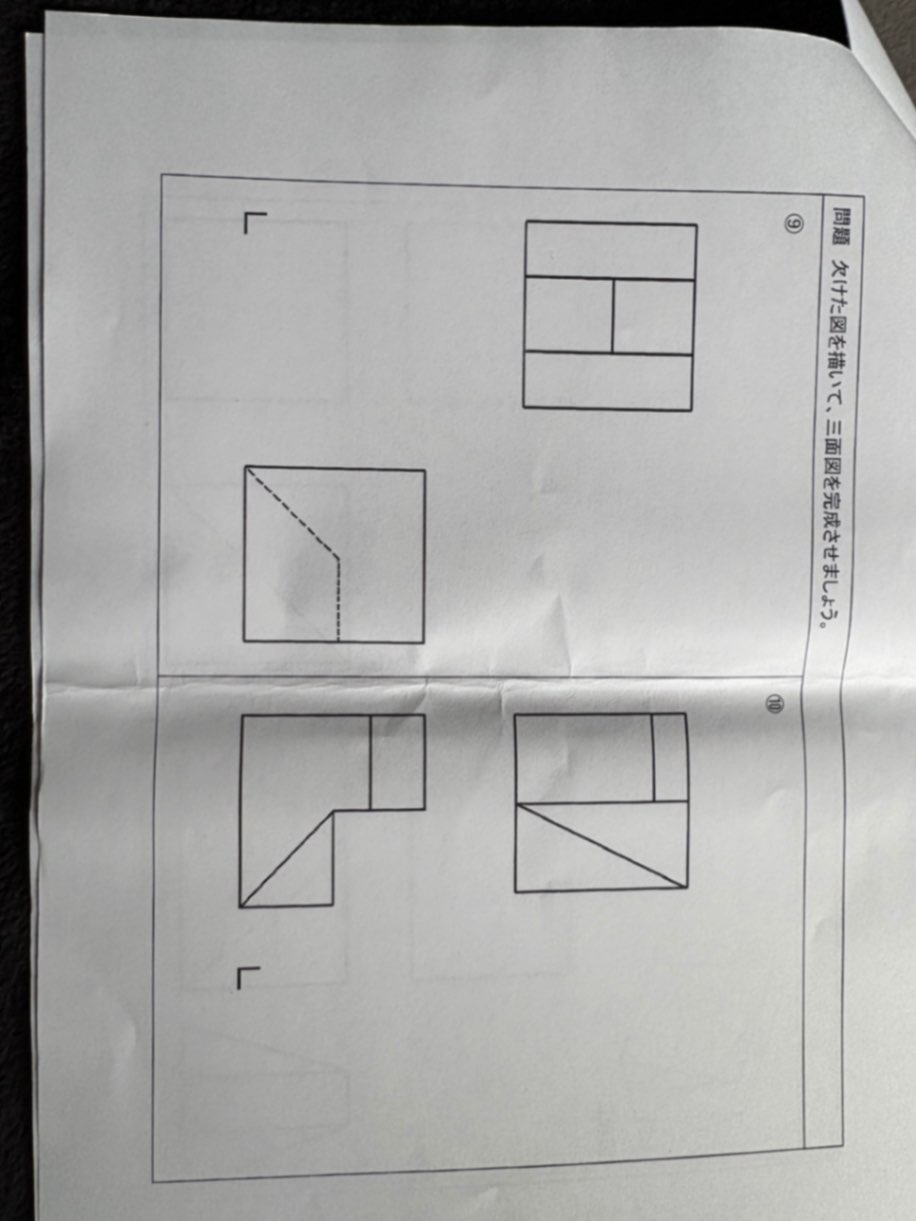

今日中には知りたいのですが全然手付かずです

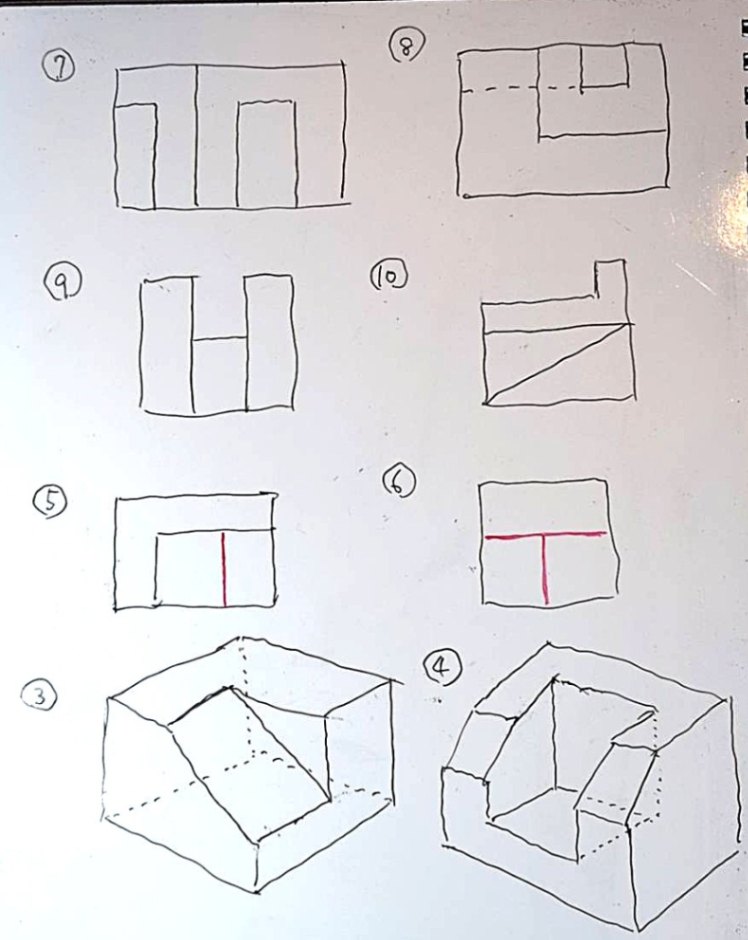

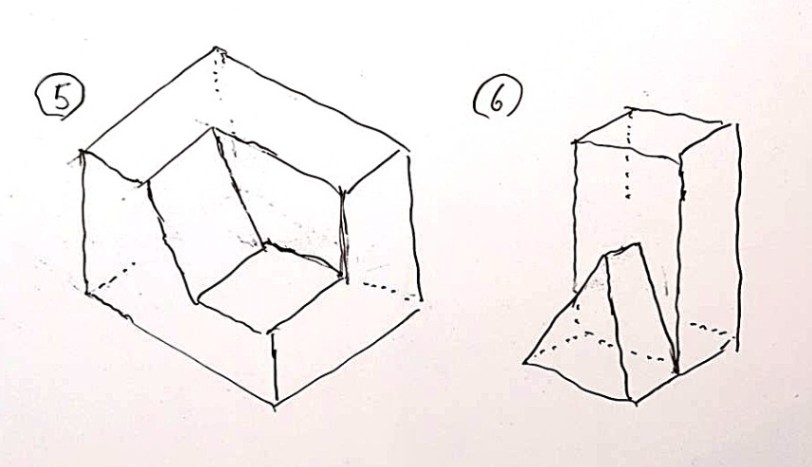

Tsさん、こんにちは。はじめてのかたですね。よろしく。 全然手が付かないとは？授業は聞いたのかな？ う～む、ここは質問箱なので、丸投げではなく、あなたがどこまで考えたのかを教えてもらってから方針などを回答することになるのですが、このような図の問題ではやりとりがなかなか難しいですね。しかも急いでいるのですね。 しょうがない、私が考えた答を写真でアップしますので参考にしてください。 もし間違っていても責任は取れませんよ（笑）。 あなたの写真のアップ順に答の図を書きました。長さの比率については正確ではありません。自分で考えてください。 あなたは小中高大生の何年ですか、あるいは一般の方ですか？この科目の名前は何？図学？ ここでは会話型を目指しています。これを読んだら、わかったとか、まだこのへんがわからないから説明してほしいとか、ここは違うんじゃないかとか、下のコメント欄になにか返事を書いてください。返事がないと、せっかく書いたものを読んでくれたのかどうか、書いた物が役に立ったのかどうか、こちらではわからないのです。コメントよろしく。 ◎あ、最後の④の点線が抜けてた！一番左奥の縦線と一番下の奥の横線が点線で入りますね。 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝ コメント拝見。 あ、お父さんだったのですか！ ⑤⑥の立体図を追加しました。絵はあまりうまくはないので、長さの関係は適当にフォローしてください。 で、この科目の名前は何ですか？工業製図とか？ これで大丈夫ですか？
