三面図

度々申し訳ないです、本日もよろしくお願いします。 2枚目は展開した図を書く形になります。

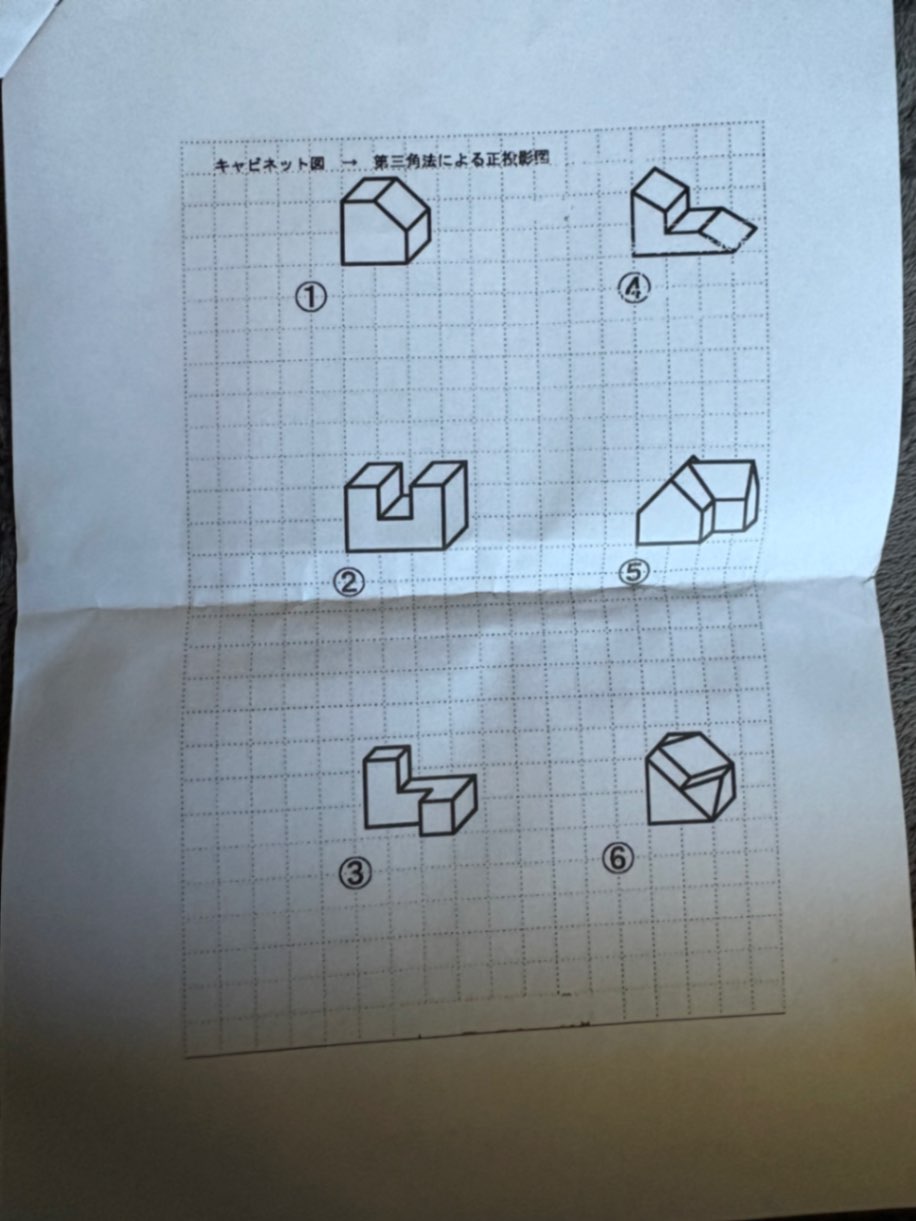

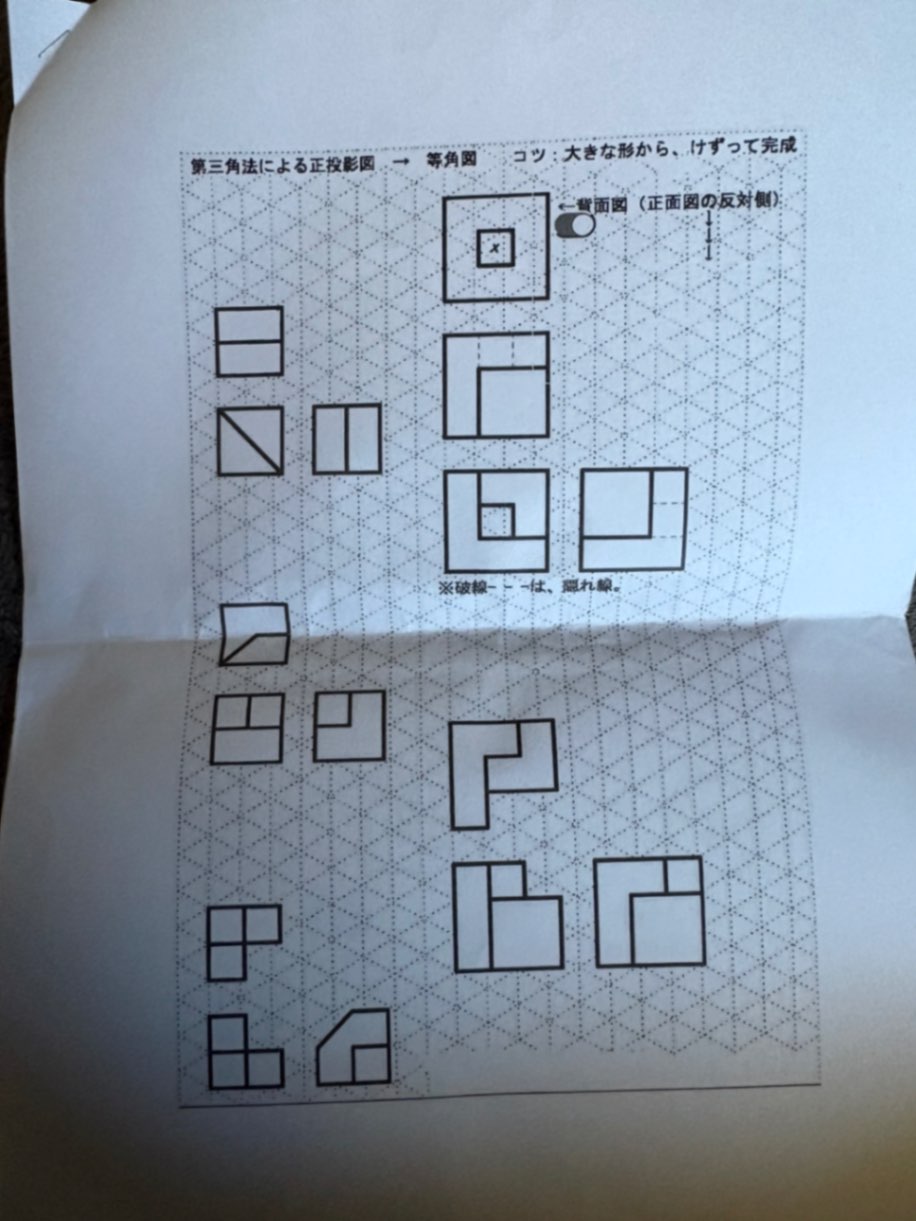

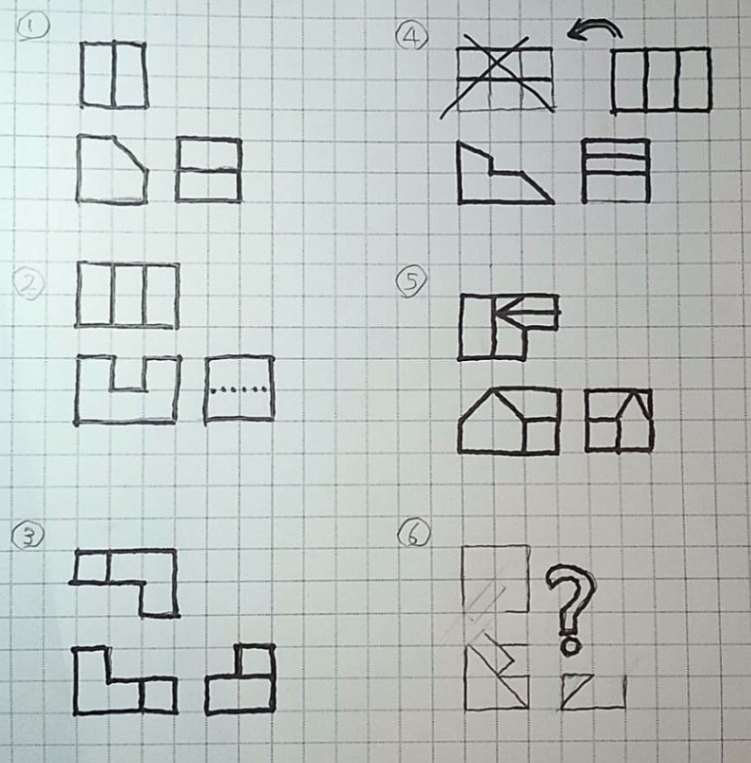

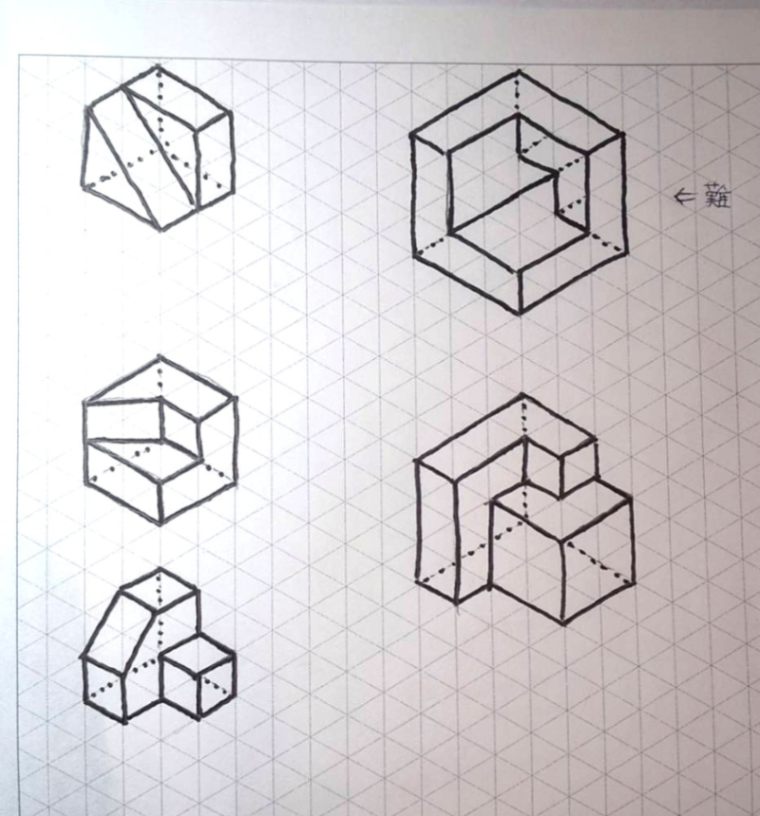

Tsさん、こんにちは。 1枚目の写真の課題はなんですか？何を答えればいいのでしょうか？等角図を書くのですか？ 2枚目の写真は、一番上に書いてあるタイトルによれば、キャビネット図をもとに投影図を書く問題のように見えますが、本当に展開図を書くのですか？展開図だとそうとう大変なようですが。 いちおう確認させていただいてから、考えます。 下のコメント欄になにか返事を書いてください。 ＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝ 追記　2026/04/02　18:45 写真、添付しました。 1枚目の右上の問題は穴の部分の線が難しと思います。 2枚目の⑥は分かりません。そもそも立体図の右奥のほうの情報が見えませんので、ほんとに答えられるのかなぁ。 2枚目の④は立面図を書き直したので位置がずれてます。側面図の一番下の線を太くするのを忘れてますが、そこは太線です。 で、お子さんは中学生でこれは技術科の宿題なのか、工業高校生で製図の宿題なのか、工学系の専門学校の科目なのか、工学部の学生の図学の問題なのか、そのあたりを教えていただけませんか？このような問題をやるのはどんな学校の何年生でしょうか？このような問題の質問を受けるのは初めてなもので、知りたいです。
